別名：雙法蘭伸縮器 雙法蘭傳力接頭
型號：VSSJAF(C2F)型
規格：DN65mm-DN3200mm
VSSJAF(C2F)雙法蘭松套傳力接頭簡單介紹：        c2f型雙法蘭松套傳力接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起 來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修 時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一 定保護作用。

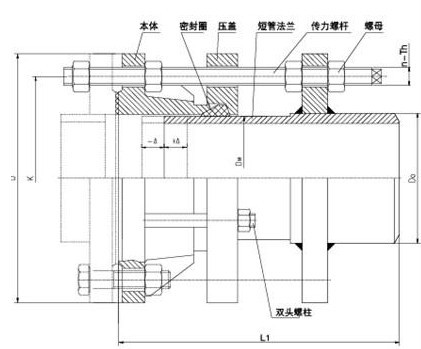

VSSJAF(C2F)雙法蘭松套傳力接頭結構示意圖： VSSJAF(C2F)雙法蘭松套傳力接頭優勢：       在管道中發揮著連接作用的就是傳力接頭是中國的凈水排污行業中不可缺少的設備，在整個排污的環 節中發揮著不可缺少的作用。正因?yàn)槿绱耍瑐髁�接頭在凈水行業中以飛快的速度往前發展。中國不僅 是一個農業大國，也是一個機械大國，每個城鎮都建立著各種工廠，工廠排放出來的污水要進行合理 的排泄，而不能對村莊和人民造成污染危害。
VSSJAF(C2F)雙法蘭松套傳力接頭用途：      傳力接頭的適用介質在整個管道系統中的用途，這個產品在整個管道系統是起的一個連接作用的，管 道系統是用來傳輸物質，主要適用于以下等等物質,煤氣、空氣、原油、燃油、生活污水、潤滑油、 淡水、輸送海水、冷熱水、飲用水、成品油、并且這些物質的溫度是不高于250度的蒸汽和顆粒粉狀 等介質的。因?yàn)檫@些物質主要是通過管道進行傳輸，管道傳輸過程中，這些物質肯定會經過傳力接頭 或者伸縮接頭這個連接處，那么連接處直接就關系到整個管道系統是否是一個良性的傳輸過程，這個 用途是非常重要而且直觀的，其中微妙之處就在于連接，一個傳承，一個傳力，這就是伸縮接頭的用 途。

公稱通徑DN	管子外徑DW	法蘭連接尺寸					密封面d	總長L	安裝尺寸L1	調節量 △
		法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔徑DO	螺栓
					n/個	Th
65	76	185	145	18	4	M16	118	330	200	20
80	89	200	160		8		132
100	114	220	180				156
125	140	250	210				184
150	168	285	240	22		M20	211	340
200	219	340	295				266
250	273	395	350		12		319
300	325	440	400				370	370	220	25
350	377	505	460		16		429
400	426	565	515	26		M24	480	380
450	480	615	565		20		530
500	530	670	620				582
600	630	780	725	30	24	M27	682	420	240
700	720	890	840				794
800	820	1015	950	33		M30	901	560	350	30
900	920	1115	1050		28		1001
1000	1020	1230	1160	36		M33	1112
1200	1220	1455	1380	39	32	M36	1328	600	370
1400	1420	1675	1590	42	36	M39	1530	630
1600	1620	1915	1820	48	40	M45	1750	670	380
1800	1820	2115	2020		44		1950
2000	2020	2325	2230		48		2150	690	400
2200	2220	2550	2440	56	52	M52	2370	730
2400	2420	2760	2650		56		2570
2600	2620	2960	2850		60		2780	820	450	40
2800	2820	3180	3070		64		3000
3000	3020	3405	3290	60	68	M56	3210
