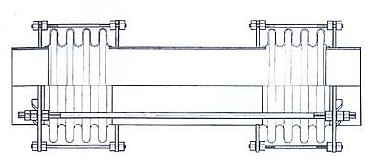

DHB型大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。DHB型大拉桿橫向波紋補償器由接管、二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。DHB型大拉桿橫向型金屬波紋管補償器（膨脹節 伸縮節 ） 主要用于補償管系橫向位移及產品自身長度范圍內的軸向位移，具有管系設計簡單，安裝方便，補償量大，無內壓推力等優點。DHB型大拉桿橫向波紋補償器目前常被用于口徑較大、走向復雜的管線，用以補償各種空間及平面管系的橫向位移。
型號：DN100-DN5000，壓力級別0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
橫向補償量：根據用戶要求
性能特點：       大拉桿橫向型補償器采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。同時也可根據用戶工作環境、條件以及疲勞破壞次數，為用戶研制其它類型和用途的波紋補償器。該產品廣泛應用于鋼鐵、石油、化工、冶金、電力、給排水、建筑等行業。
使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力，
JDH型大拉桿橫向波紋補償器安裝使用注意事項： 1.膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，必須將其拆除，方可投入運行。
2.當對膨脹節的橫向位移量要求較大或系統壓力較高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
工作溫度≤420℃疲勞壽命1500次
技術參數：

公稱通徑	波數	壓力等級MPa	橫向補償量mm/剛度N/mm						大外徑尺寸mm
DN			產品長度mm
mm			1200	1500	2000	2500	3000	3500
100	4+4	O.25	107/2.2	243/1.2	354/0.6	465/0.3	-	-	310
		0.6	107/2.2	243/1.2	341/0.6	447/0.3	-	-	310
		1	163/2.2	224/1.2	325/0.6	427/0.3	-	-	310
		1.6	Apr-91	127/2	187/1	247/0.6	-	-	310
		2.5	Aug-94	132/5	194/2	256/1	-	-	31O
125	4+4	O.25	181/2.8	251/1.5	369/0.7	487/O.4	-	-	360
		O.6	172/2.8	239/1.5	351/0.7	463/0.4	-	-	360
		1	161/2.8	224/1.5	330/O.7	435/0.4	-	-	360
		1.6	Nov-99	140/6	209/3	277/2	-	-	360
		2.5	Nov-94	133/6	197/3	262/2	-	-	360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0	-	-	410
		0.6	186/6	259/3.2	382/1.6	506/1.0	-	-	410
		1.O	122/10	170/6	251/3	332/2	-	-	410
		1.6	108/12	153/6	230/3	307/2	-	-	41O
		2.5	82/22	117/12	176/5	234/3	-	-	410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4	-	-	480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0	-	-	480
		1.O	101/20	143/10	213/5	283/3	-	-	480
		1.6	75/42	108/21	164/10	220/6	-	-	480
		2.5	59/69	86/35	130/16	176/9	-	-	480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5	-	-	580
		0.6	128/21	188/10	287/5	387/3	-	-	580
		1	109/35	159/18	243/8	328/5	-	-	580
		1.6	76/68	116/33	182/14	249/8	-	-	580
		2.5	64/122	98/58	154/25	210/14	-	-	580
300	4+4	O.25	144/17.6	174/8.4	287/3.7	379/2	-	-	660
		0.6	94/50	144/24	228/10	313/6	-	-	660
		1.O	-	127/39	202/17	277/10	352/6	-	660
		1.6	-	169/28	169/28	237/15	299/10	-	660
		2.5	-	91/113	148/47	215/26	262/16	-	660
350	4+4	O.25	100/26	157/14	254/5	352/3	-	-	750
		0.6	83/73	130/34	210/14	292/8	-	-	750
		1	-	117/54	190/23	263/13	337/8	-	750
		1.6	-	95/96	160/38	225/20	291/13	-	750
		2.5	-	81/158	135/63	190/34	246/21	-	750
400	4+4	0.25	-	146/16	238/7	330/4	423/2	-	780
		0.6	-	122/45	199/19	276/10	354/7	-	780
		1.O	-	109/74	177/31	246/17	315/11	-	780
		1.6	-	85/130	144/52	202/28	262/17	-	780
		2.5	-	-	112/88	157/47	203/29	250/20	780
450	4+4	O.25	-	134/20	216/8	299/5	383/3	-	870
		0.6	-	129/40	208/17	289/9	369/6	-	870
		1.O	-	109/68	176/29	244/16	312/1O	-	870
		1.6	-	-	115/9	162/48	210/29	258/20	870
		2.5	-	123/26	86/198	122/105	158/65	193/44	870
500	4+4	O.25	-	119/53	199/11	277/6	355/4	-	920
		O.6	-	99/90	193/22	267/12	342/8	-	920
		1.O	-	-	160/38	222/21	285/13	-	920
		1.6	-	111/54	101/127	43/66	186/41	229/27	920
		2.5	-	108/108	76/284	107/149	140/91	172/62	920
600	4+4	O.25	-	83/220	188/22	265/12	342/7	-	1010
		O.6	-	-	181/43	256/23	331/14	-	1O10
		1	-	98/82	319/88	197/47	254/29	-	1010
		1.3	-	-	98/182	143/93	187/56	232/38	1010
		2.5	-	-	82/307	119/157	156/95	193/63	1010
700	4+4	O.25	-	-	166/32	236/17	305/11	-	1140
		0.6	-	-	161/64	228/34	295/21	263/14	l140
		1.O	-	-	117/132	165/70	214/43	264/29	1140
		1.6	-	-	81/287	199/144	157/86	196/57	1140
800	4+4	O.25	-	-	146/45	208/24	27I/15	334/10	1240
		0.6	-	-	141/93	20l/49	262/30	323/20	1240
		1.O	-	-	102/182	146/95	190/59	235/40	1240
		1.6	-	-	69/402	103/200	137/119	170/79	1240
900	4+4	0.25	-	-	-	184/49	249/28	314/18	1370
		0.6	-	-	-	179/97	242/56	305/37	1370
		1.O	-	-	-	139/17111	188/99	237/64	1370
		1.6	-	-	-	103/369	139/213	176/139	1370
1000	4+4	0.25	-	-	-	194/52	266/30	340/19	1500
		0.6	-	-	-	194/104	266/59	340/38	1500
		1	-	-	-	148/185	204/106	260/68	1500
		1.6	-	-	-	108/146	148/237	189/153	1500
注：如需法蘭連接按照J(rèn)B81－59標準供貨．可根據用戶要求或其它標準供貨。
注：通徑超過?1000的大拉桿橫向型補償器請?zhí)峁┫鄳?yīng)的參數，如需法蘭連接按照J(rèn)B81—59標準，可根據用戶要求或其它標準供貨。
